Kylmämuovaus materiaalista vahvistettuun matriisiin.
Materiaali · Kaliperisarja · Matriisi ja vahvistus · offline
242 lähteestä 124 johtaa suoraan lähdeaineistoon.
Näe kuluminen ja murtuminen ennen kuin ne tapahtuvat.
Tunnusluvut ja myötökäyrä syntyvät kemiallisesta analyysista.
68 laatua mukana 9 perheestä, lisäksi itse koostamasi seos. Teräkselle, ruostumattomalle ja kuparille LeanShift Metals laskee kovuuden, murtolujuuden ja myötörajan ohjearvoina koostumuksesta.
Ohjaat itse jokaista kalibrointisarjan vaihetta.
Pienennysvaiheet ja viimeistelykaliiperit syntyvät napin painalluksella, jokaisen vaiheen kohdalla näkyvät muodonmuutosaste ja pinta-alan pieneneminen, ja ehdotus pysyy muokattavana.
Näet muodonmuutosasteen työkappaleessa, ennen kuin työkalu syntyy.
Näin huomaat ajoissa, missä työkappaletta muovataan paljon ja missä vähän. Laskenta on akselisymmetrinen heti, kun erikseen asennettava laskentapaketti on käytettävissä.
Näet jännityksen matriisissa ennen kuin sitoudut materiaaliin.
Tangentiaalinen, radiaalinen tai vertailujännitys värikarttana mitoitetussa akselileikkauksessa näytöllä.
Mitoituksesta syntyy piirustuslehti työkalunvalmistusta varten.
Mitoitettu akselileikkaus, osaluettelo ja otsikkotaulu ovat saatavilla DXF-tiedostona.
alkaen 12.890 EUR kertamaksu, 3.900 EUR vuodessa
Verottomat hinnat, alv lisätään. Tarjotaan vain yrityksille.
Yksi yhtenäinen ketju, yksi projekti
Suunnittelusi pysyy omalla koneellasi.
Materiaali ja profiili
Materiaalikemia

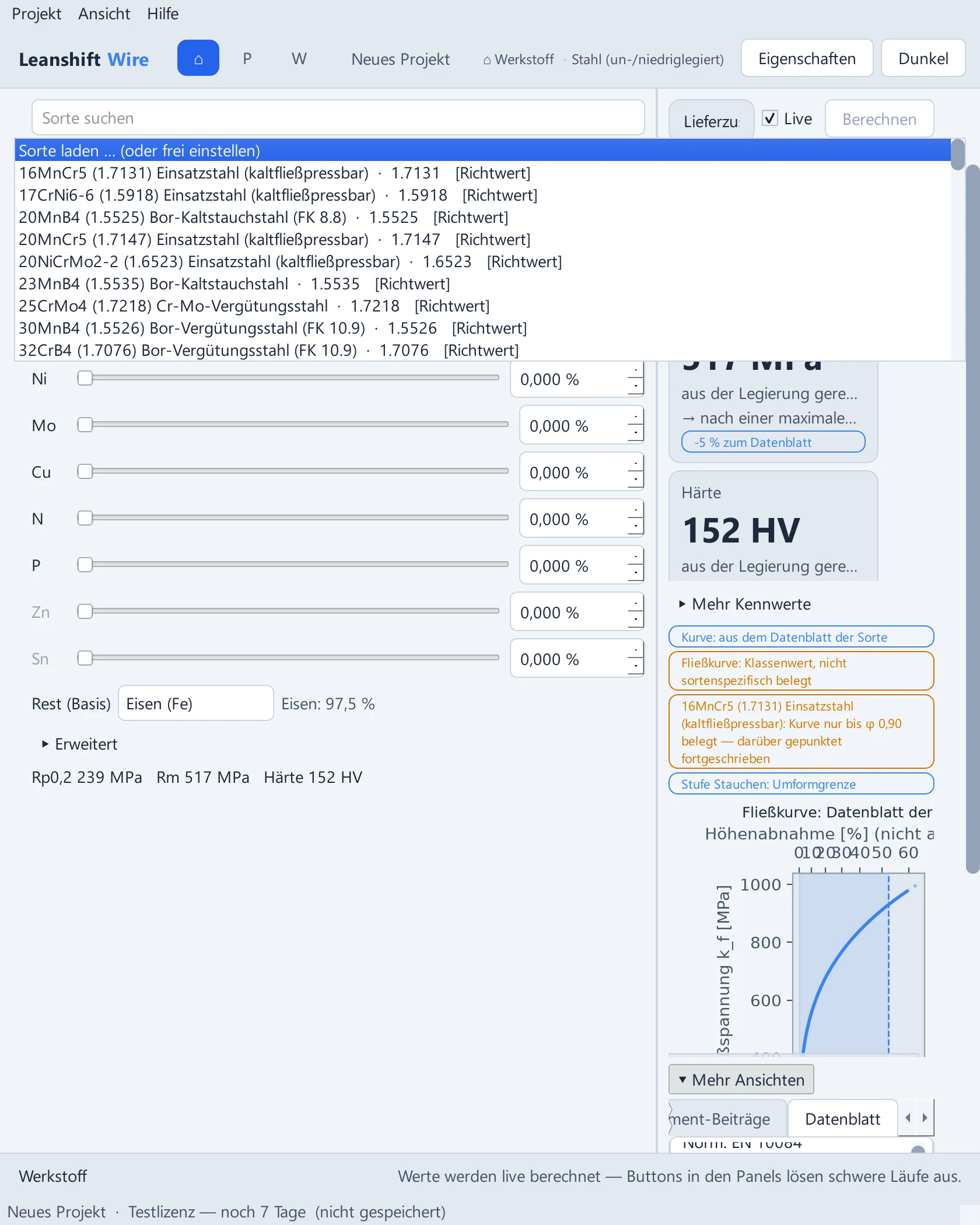

68 laatua ja lisäksi oma seoksesi

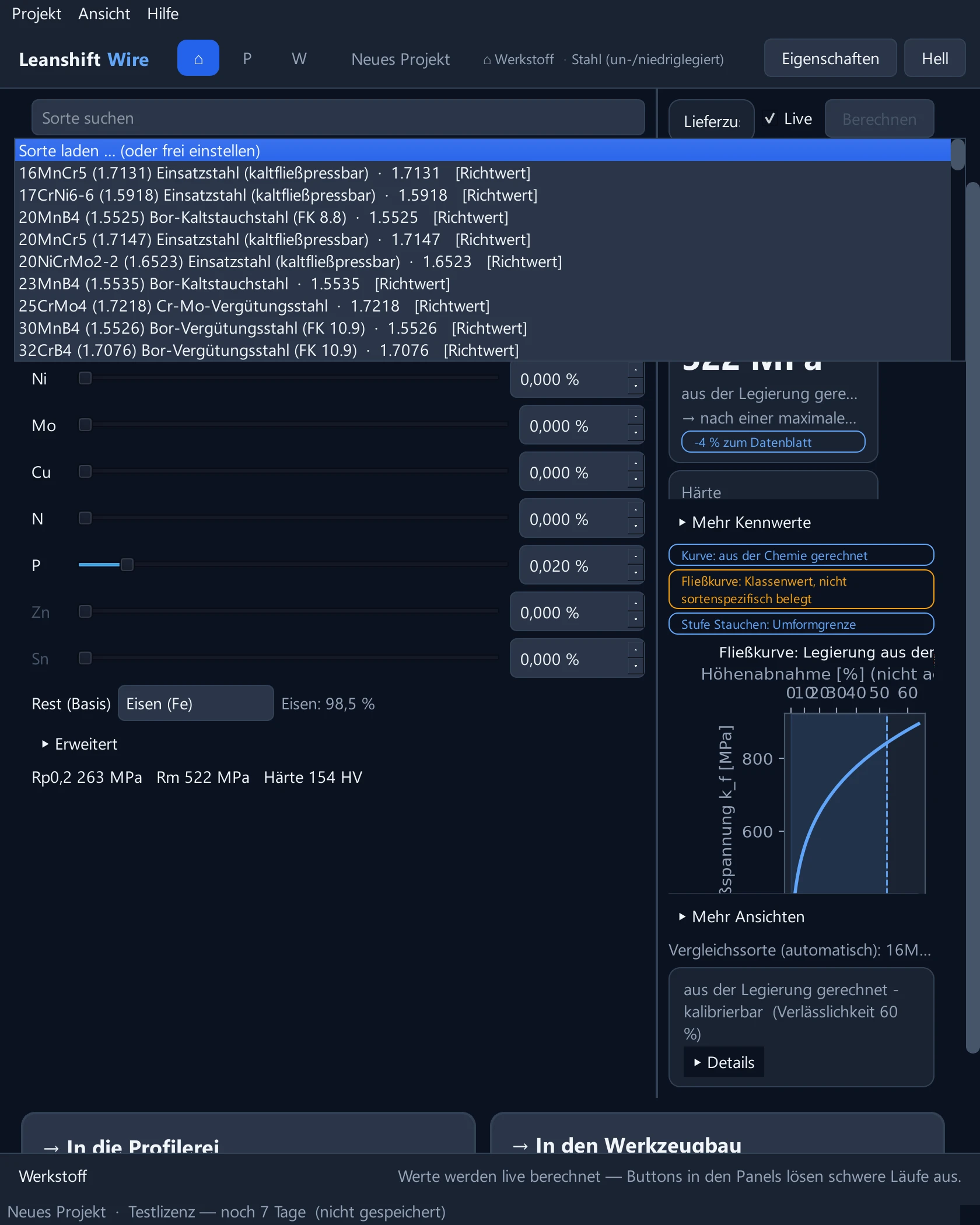

Ota seos kirjastosta tai kokoa se liu'uilla. Avainarvot ja virtauskäyrä päivittyvät välittömästi.

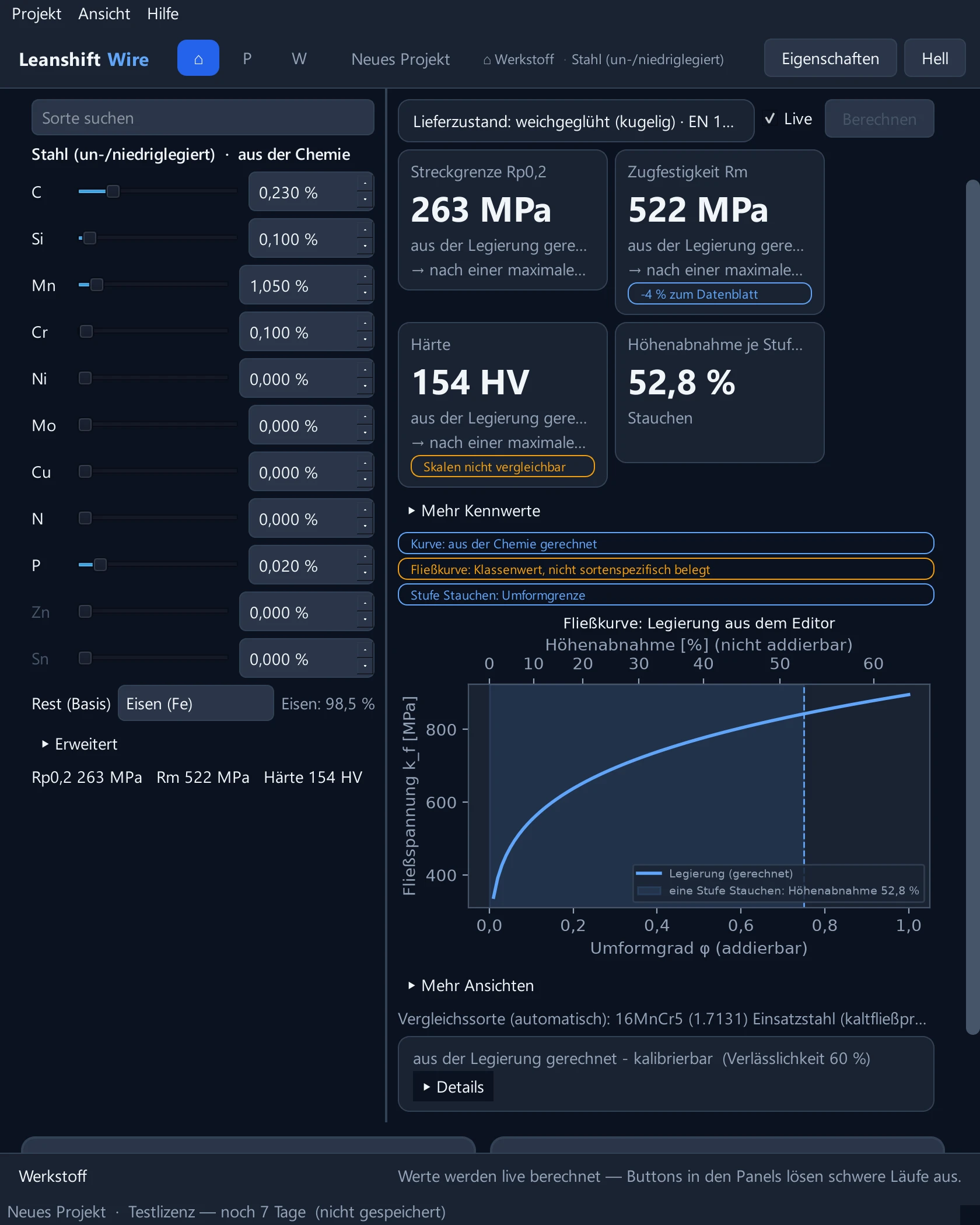

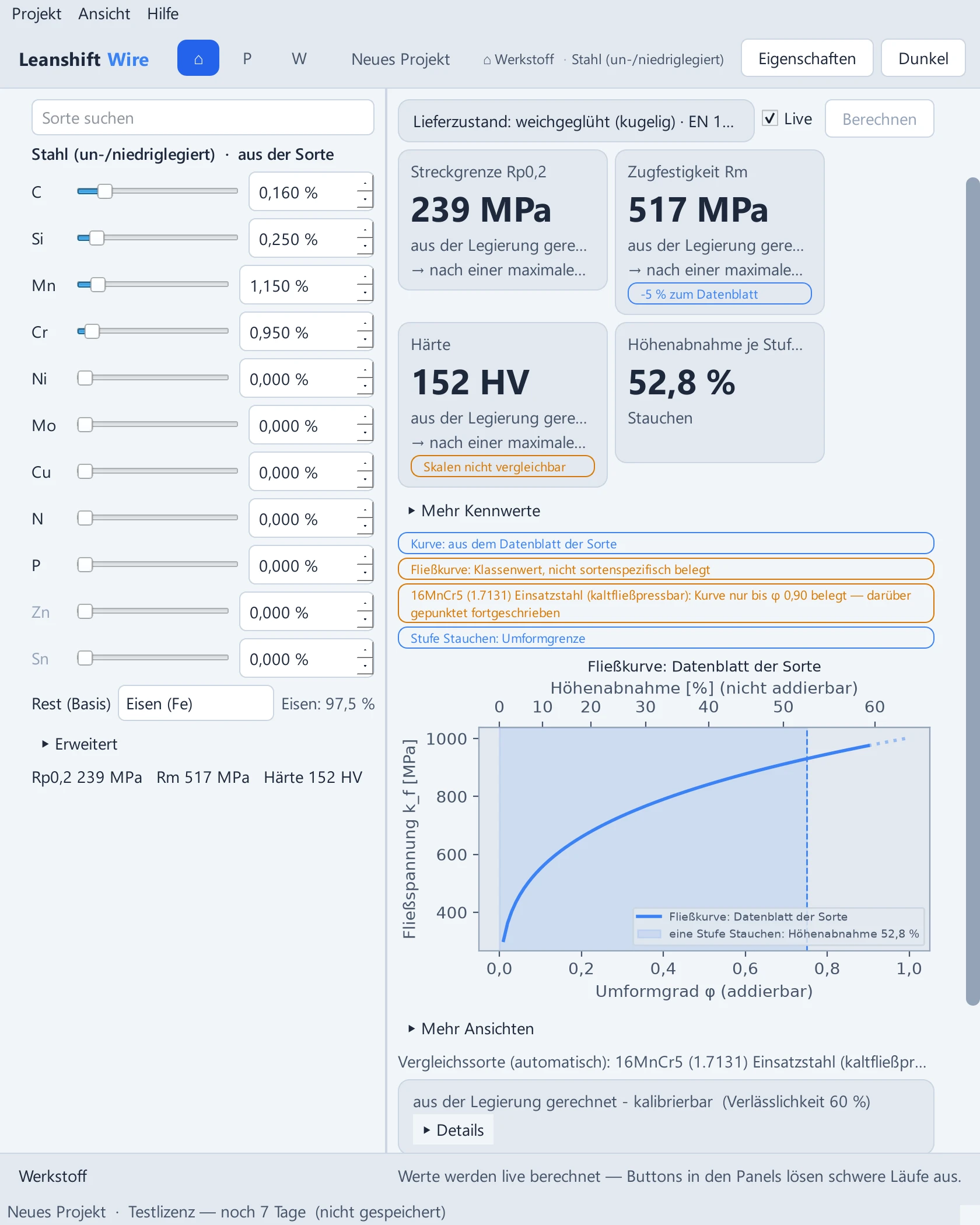

Avainarvot kemiasta
Lähteisiin perustuvat korrelaatiot antavat myötölujuuden, vetolujuuden ja kovuuden, datalehtiarvo näkyvissä vierellä. Teräkselle, ruostumattomalle teräkselle ja kuparille.
virtauskäyrä

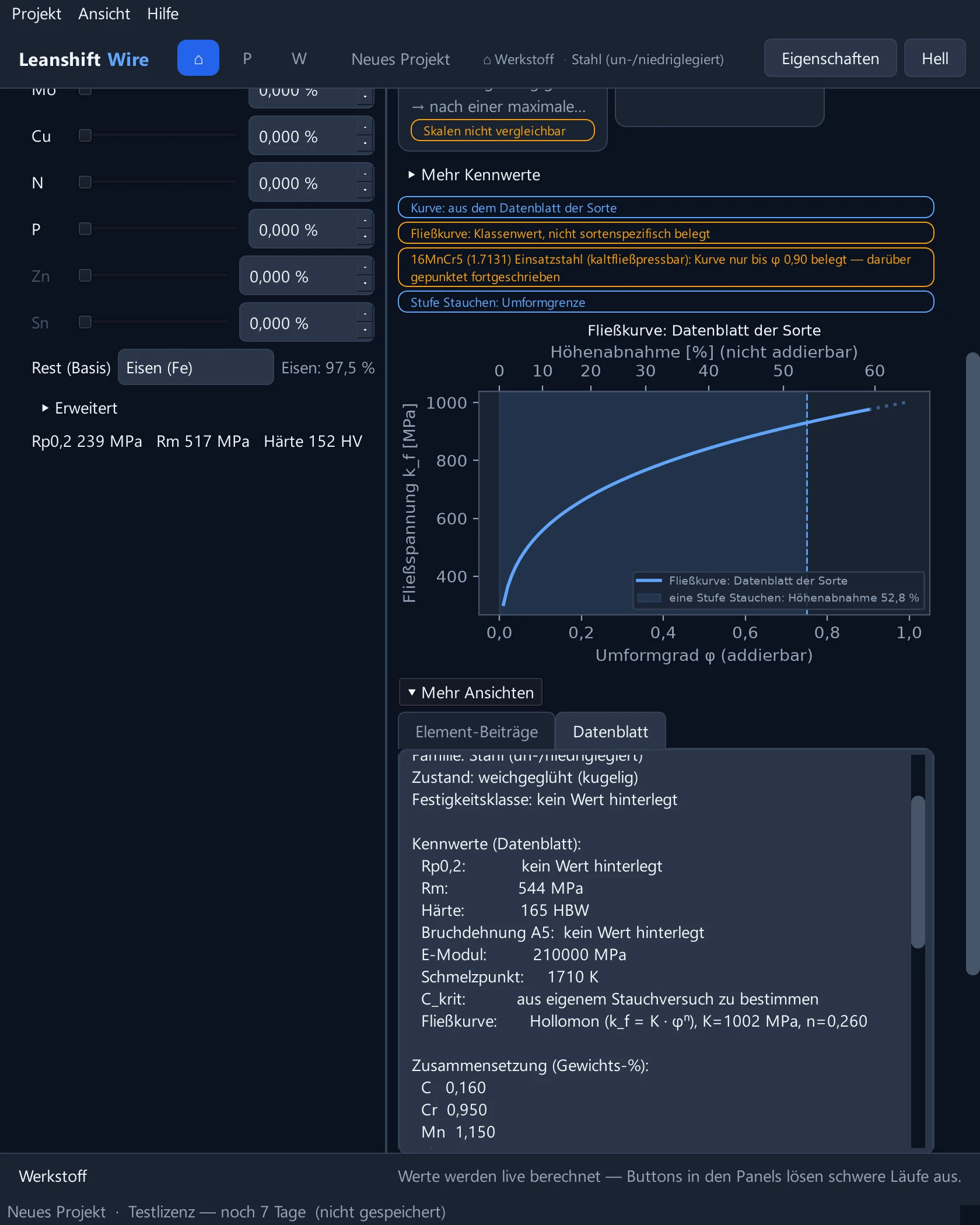

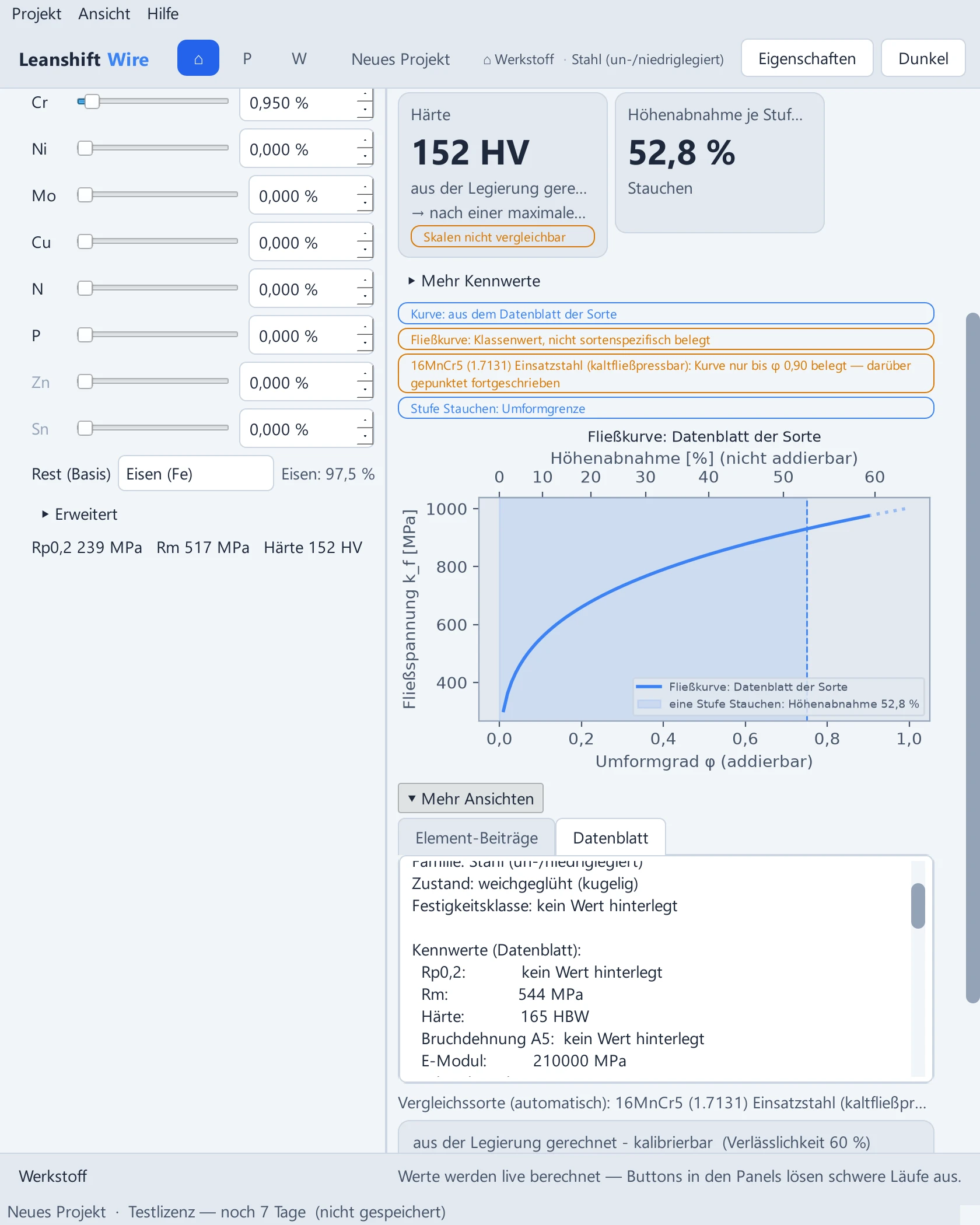

Läpinäkyvä tiedon alkuperä
Jokainen luku näyttää, onko se dokumentoitu, luokka-arvo vai ohjearvo. Ei väärää tarkkuutta.
lankaprofiili
13 profiilimuotoa, kaikki parametrisia
Pyöreästä trilobulaariseen, kulmasäteet kulmittain, klikkaa ja muokkaa mittoja suoraan mitoitetussa piirustuksessa.

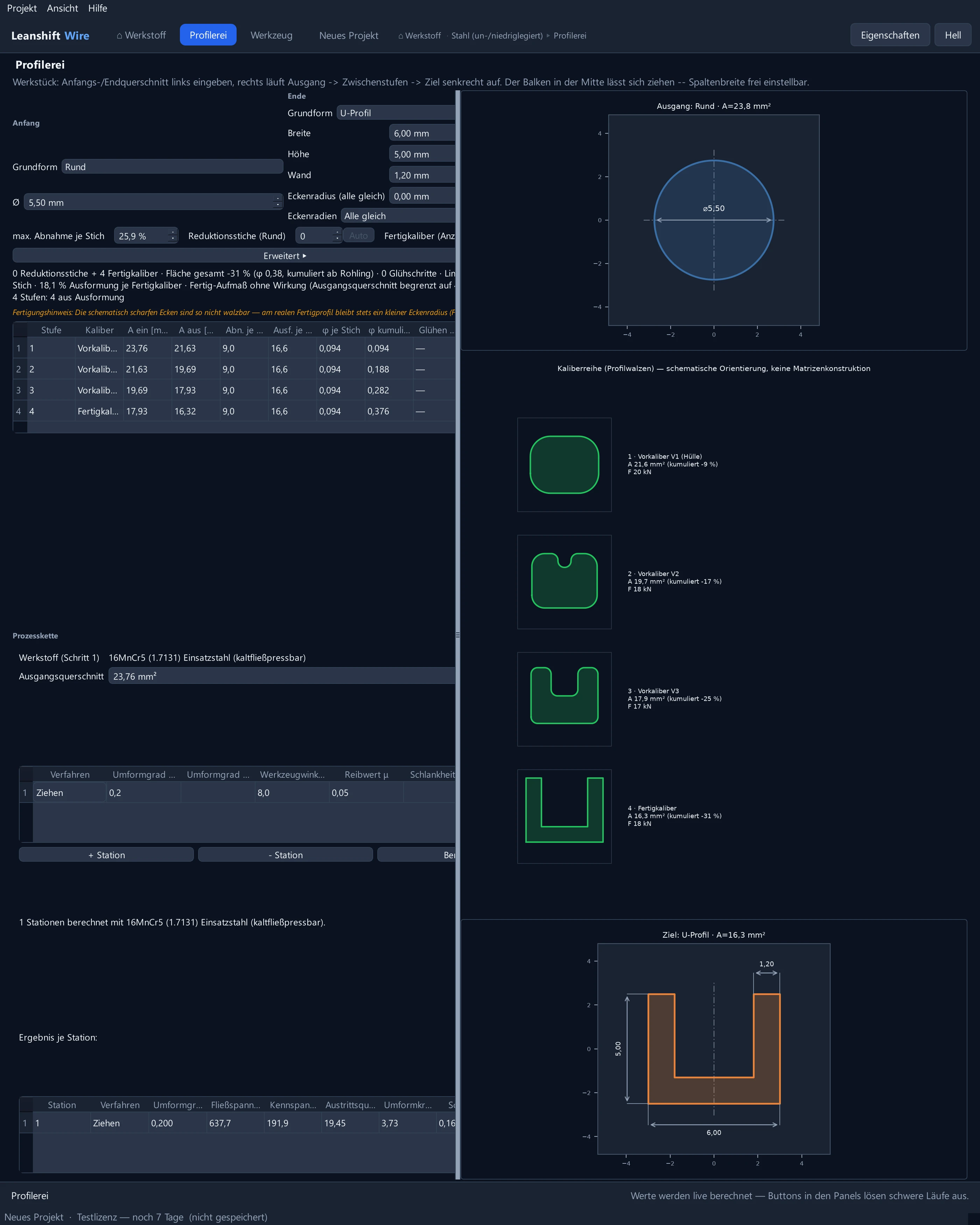

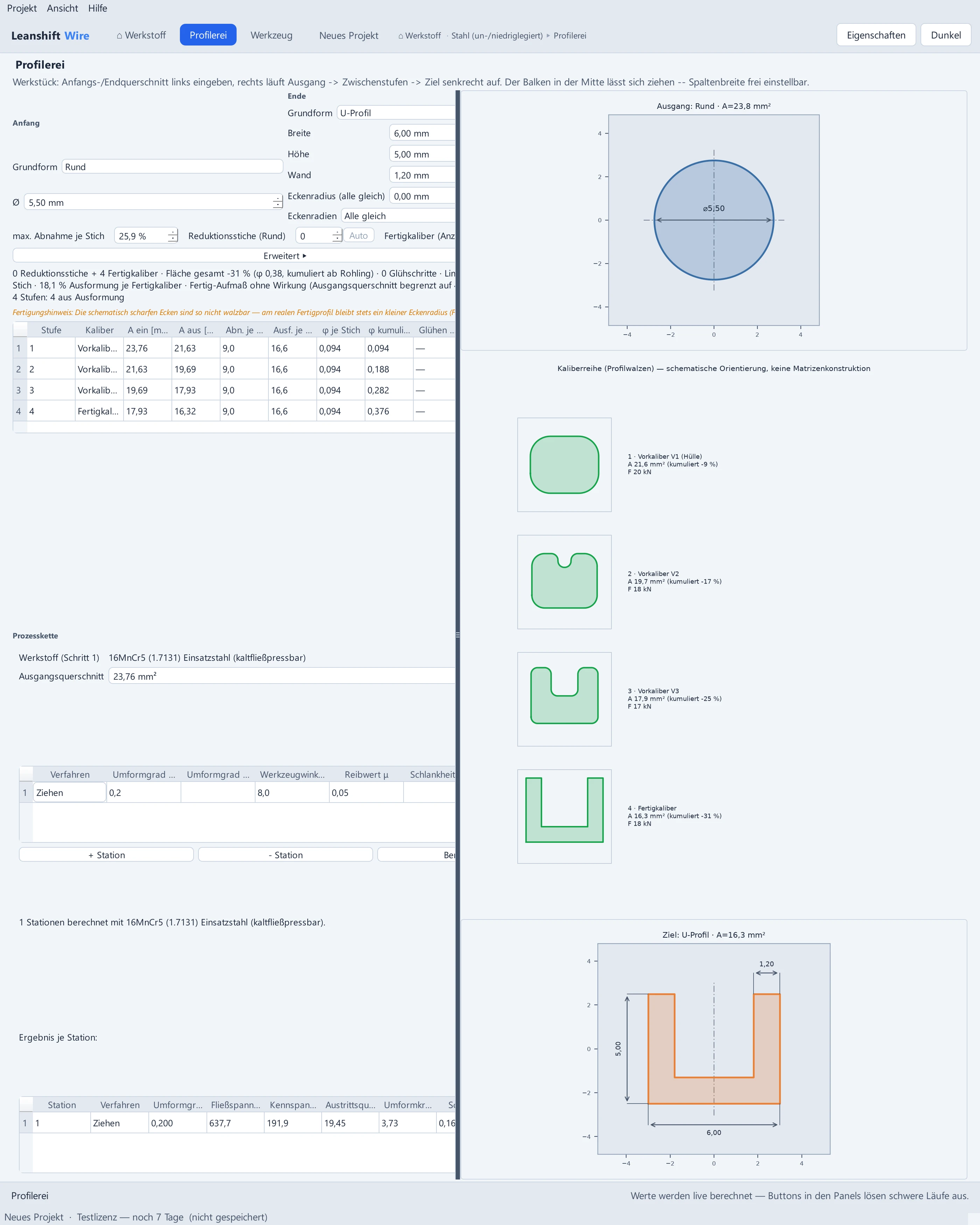

vetojärjestys
Kalibrointisarja muodonmuutosasteella vedoittain
Pienennysvedot ja viimeistelykaliiperit välystyslogiikalla, ohitettavissa manuaalisesti. Ehdotus on lähtökohta, jonka ylikirjoitat.
Toteutettavuus yhdellä silmäyksellä
Muovausvoima, venymä ja hehkutusvaiheet vedoittain, ylitetyt muovausrajat merkitty punaisella, vaurio- ja murtumakuormitus prosessiketjun asemittain.

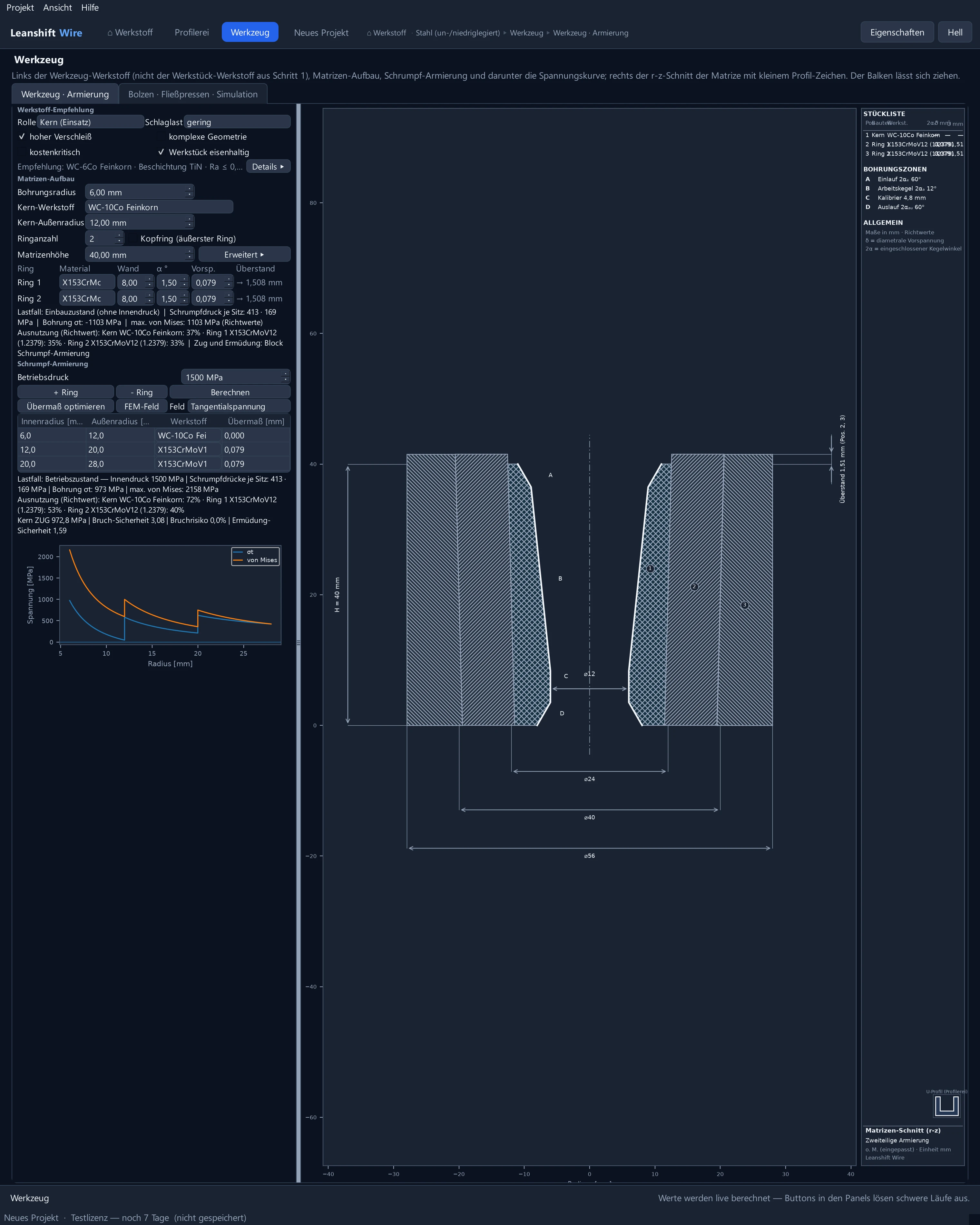

Työkalu ja matriisi
työkalut

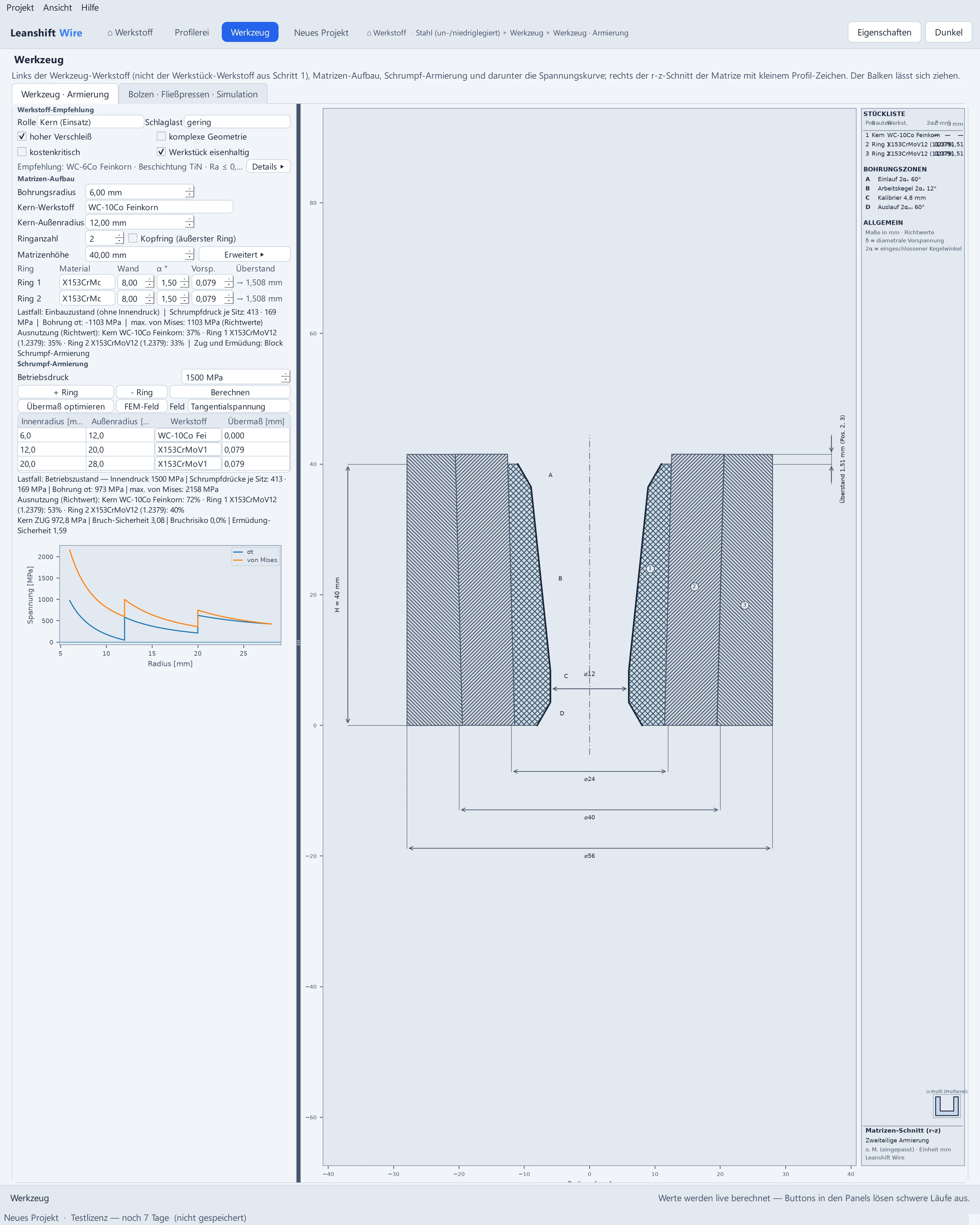

Kutistesovitus Lamén mukaan
Insertti sekä enintään kolme vahvistusrengasta ja päätyrengas, välystysoptimoinnilla, esijännitys varmistettu, käyttöaste renkaittain raportissa.
Materiaalisuositus perusteluineen
Kahdeksan työkaluvalmistetta kovametallista työkaluteräkseen, sääntöpohjaisesti suositeltuna roolin ja kuormitustapauksen mukaan, sisältää insertin arvioinnin.

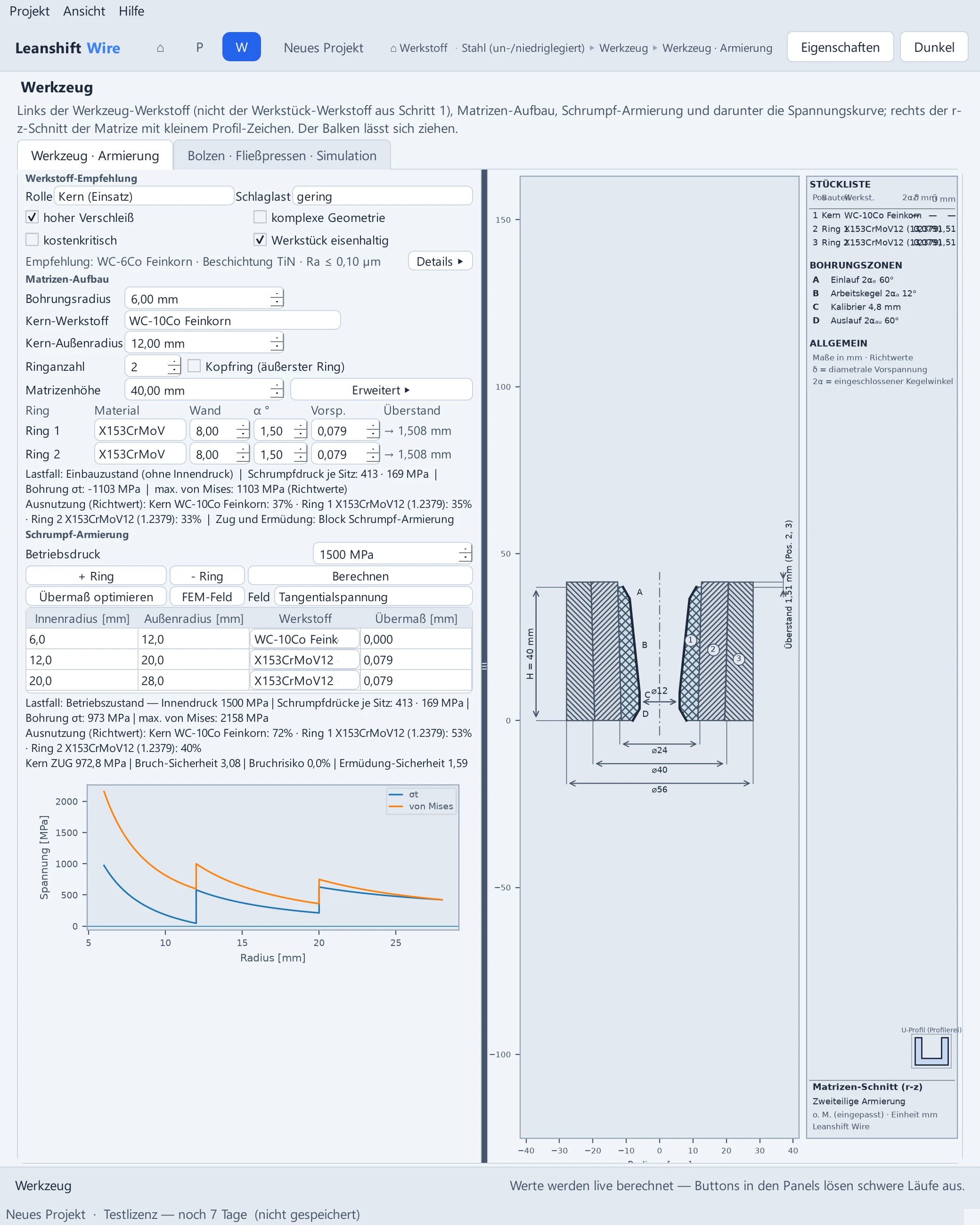

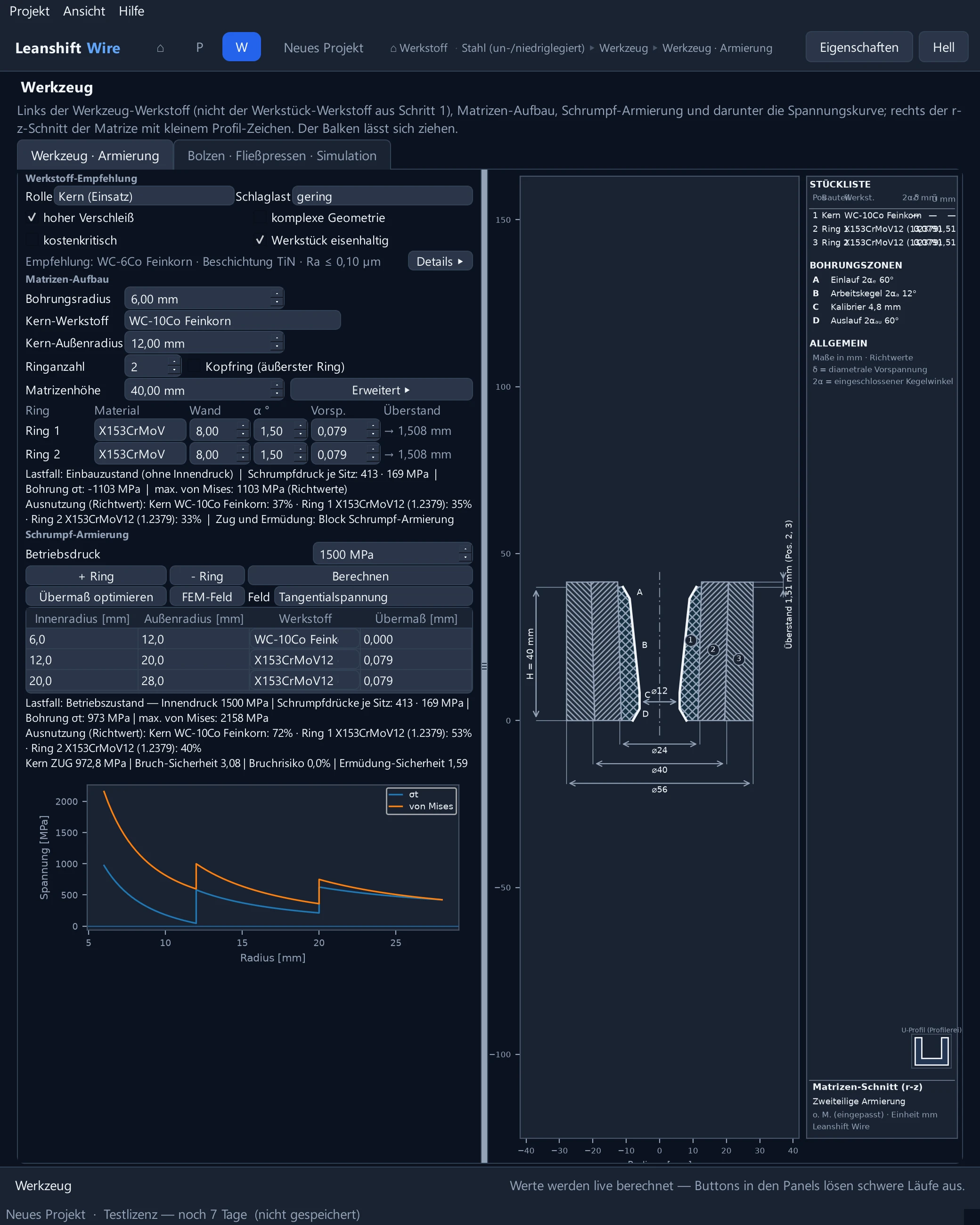

Matriisin jännityskenttä
Kokoonpano karttana, heikot kohdat näkyvissä ennen karkaisua ja hiontaa.
Työkappaleen tyssäyssimulaatio
Värikoodatut kartat työkappaleen venymästä, vertailujännityksestä ja vauriosta, heti kun erikseen asennettava laskentapaketti on käytettävissä.
Analytiikka ensin
Nopeat insinöörikaavat tuottavat tulokset sekunneissa, simulaatio menee syvemmälle siellä, missä se tuo lisäarvoa.
Mitä hintaan sisältyy
Käyttöönotto
Kaksi erikoisgeometriaa sisältyy, lisäksi perehdytys etäyhteydellä ja tuki aloituksessa.
Sen jälkeen työskentelet itse
Käytät 13:a profiilimuotoa ja omia materiaaleja rajatta. Lisää erikoisgeometrioita toteutamme kiinteään hintaan.
Vuosilisenssi
Käyttöoikeus, ylläpidetty versio ja tuki yhdelle työpisteelle, 365 päivää aktivoinnista. Mikään ei uusiudu automaattisesti.
Maksullinen pilotti
30 päivää oikealla osalla tuotannostasi, sitova päätös lopuksi. Pilotin hinta hyvitetään kokonaan.
100 % paikallinen ja offline
Ei tiliä, ei pilveä. Seokset, vetojärjestykset ja työkalusuunnitelmat pysyvät talossa.
Rakennettu tuotantolattialle
Saksankielinen ammattisanasto valikoissa ja taulukoissa. Polku alkaa materiaalista ja haarautuu profilointiin ja työkalunvalmistukseen.
Tämä tuote sisältää ohjelmistoa, jonka ovat kehittäneet CIMNE, Barcelona, ja sen myötävaikuttajat osana Kratos Multiphysics -projektia.
